同服壓裝系統簡稱伺服壓機（市場常用名:伺服壓機、伺服壓入系統、伺服壓床），是集裝配與測量于一體的數控壓裝單元是實現“數字化裝配”的核心部件。
♦壓力精度≤ 1%FS，位置精度≤ 0.01mm。
♦力和位移一體化檢測。
♦控制到力、位移或外接信號等。
♦對每一個壓裝過程進行100%實時檢測。
♦測量數據和裝配結果可以與 PLC、服務器交互，滿足過程數據的追溯要求。
♦內置檢測程序豐富滿足所有壓裝要求。
♦力的范圍從不到2KN到超過1000KN。
♦適用于對工藝有嚴格要求的所有場合，如壓裝、成形、鉚接、沖壓以及彈性測試等高節拍、高精度的裝配應用。
數據采集頻率20KHZ，采集精度24bit，可存儲500萬條以上壓裝曲線，E-press 工業軟件支持二次開發。
相對于傳統液壓系統節省成本高達80%，生產成本更低。
免維護設計，使用壽命1200萬次以上。
模塊化設計，本系統由伺服電缸、E-PreSs 工業軟件、控制箱、監控儀和線纜模塊五部分織成?？刂葡鋵崿F(xiàn)同服電知的運行控制和壓力數據采集，E-Press 工業軟件內置標準數據庫，完成力位移的曲線實時顯示、商口判斷和包絡線檢測。測量數據和裝配結果可以與PLC、服務器交互，滿足過程數據的追湖要求。易久伺服壓裝系統可以非常靈活的集成在各種控制系統內，一臺監控儀可以監控多套伺服電缸同時工作。
軟件基于 windows 平臺，實現壓裝工藝流程編制，壓力位移曲線、壓力時間曲線實時顯示，一個工件多個壓裝步驟、多條壓裝曲線同時顯示。支持判斷窗口、包絡線、測量等評估功能，輸出 OKING 結果，用戶等級化管理可以設置不同權限，壓裝歷史記錄、操作日志、報警日志方便查詢。E-Press 工業軟件支持 MS SQL、ACCeSS 等主流數據庫格式。
·軟件界面友好 ·操作簡單 ·支持二次開發

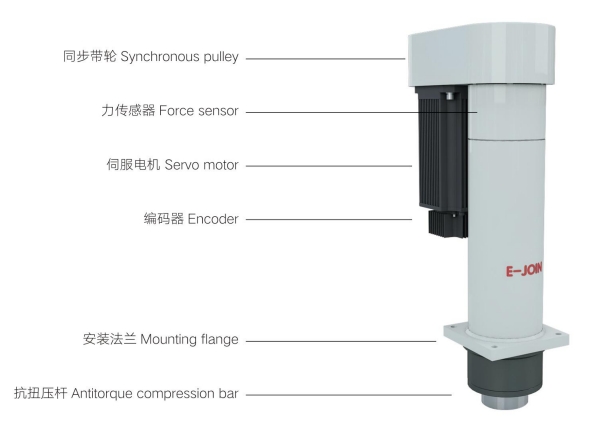

| ●高強度機械結構設計，確保長時間使用 | ●原點定位和限位都是自有系統完成 |
| ●壓力傳感器內置 | ●抗扭壓桿，可以直接安裝壓頭工裝 |
|
規格Specification |
行程 (mm)Distance |
最大壓力(KN)Maximumpressure |
運行速度(mm/s)Running speed |
壓力精度Control accuracy offorce |
位置精度Position accuracy |
|
2KN |
100-200 |
2 |
0.02~260 |
1%FS |
0.01 |
|
5KN |
100-200 |
5 |
0.02-260 |
1%FS |
0.01 |
|
10KN |
100-400 |
10 |
0.02-250 |
1%FS |
0.01 |
|
20KN |
100-400 |
20 |
0.02~230 |
1%FS |
0.01 |
|
30KN |
200-400 |
30 |
0.02-250 |
1%FS |
0.01 |
|
50KN |
200-400 |
50 |
0.02~250 |
1%FS |
0.01 |
|
10OKN |
300-400 |
100 |
0.02~250 |
1%FS |
0.01 |
|
200KN |
300-400 |
200 |
0.02~100 |
1%FS |
0.01 |
|
300KN |
300-400 |
300 |
0.02-50 |
1%FS |
0.01 |
|
500KN |
300-400 |
500 |
0.02-30 |
1%FS |
0.01 |
|
1000KN |
300-400 |
1000 |
0.02-20 |
1%FS |
0.01 |
